ホットランナー精密制御システム金型

ホット ランナー精密制御システム金型の領域では、従来のコールド ランナーは制御不能な川に似ており、必然的にスクラップ、エネルギー損失、品質変動が発生します。対照的に、ホット ランナー システムは、金型キャビティに到達する前に溶融プラスチックを最適な状態に保つ、「流体彫刻」の正確な技術を表しています。このコア技術により、スクラップゼロ、短サイクル、高品質な生産が可能になります。ただし、優れたホット ランナー金型の魂は、単にホット ランナー コンポーネントにあるのではなく、ホット ランナー システムの深い理解、設計、統合、および制御機能にあります。

寧波 Weishuo はホット ランナー技術を戦略的レベルに引き上げます。私たちは単なる金型メーカーではなく、塑性流動挙動のエンジニアおよび管理者です。世界をリードするホット ランナー ブランドとの緊密な連携と、社内の堅牢なモールド フロー解析 (CAE) 機能の活用を通じて、当社はカスタマイズされた設計とシステム統合を提供します。当社は、すべてのホット ランナー金型を安定かつ効率的でインテリジェントな「マイクロ化学プラント」に変革し、最初のショットから数十万ショットに至るまでほぼ完璧な製品生産を保証することに取り組んでいます。

コア技術の特長：「加熱」を超えて「インテリジェント制御」を実現

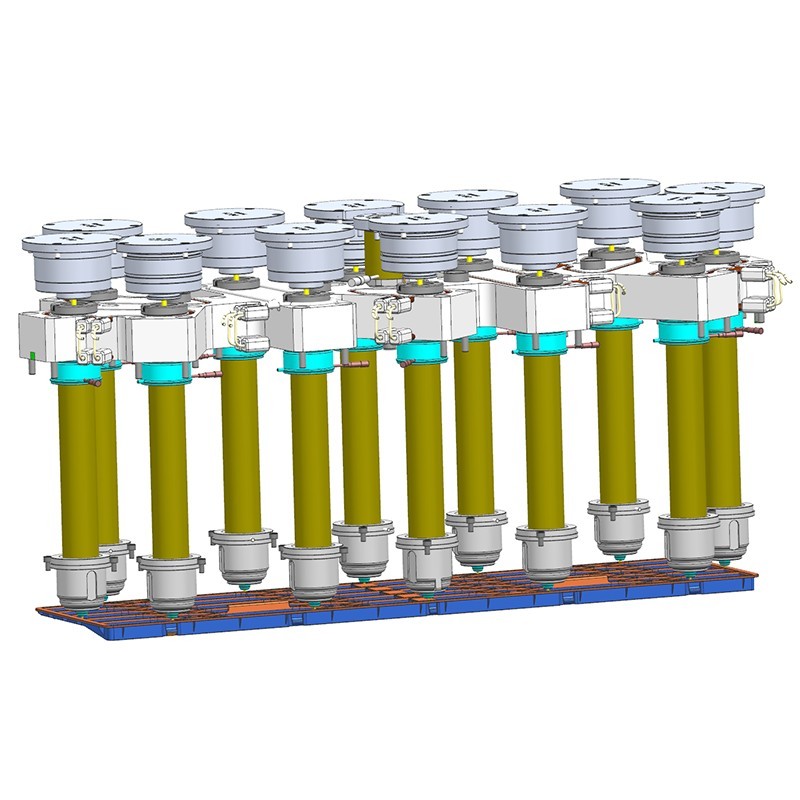

1. マルチゾーン独立精密温度制御技術
課題: ゾーン間で肉厚が大きく異なる複雑な製品では、収縮に対する明確な温度補正が必要です。感熱材料 (PC、PMMA など) は、温度変動に対して非常に敏感です。
解決策: 「ノズルごとの独立した温度制御」システム、または「複数セグメントのノズル温度制御」システムを導入します。高応答・高安定の加熱コイルと熱電対を採用し、PID適応アルゴリズムと組み合わせることで、各制御点の温度変動を±0.5℃以内に厳密に制御し、高品質成形の基本的な熱環境保証を実現します。
2. 動圧とシーケンス制御システム
課題: 複数キャビティ金型のキャビティ全体にわたる不均一な充填、またはウェルド ラインを排除して強度を確保するために特定の充填シーケンスが必要な製品。

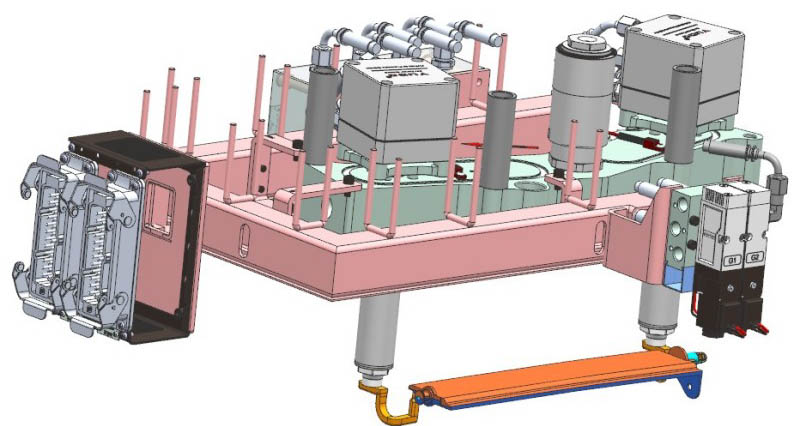

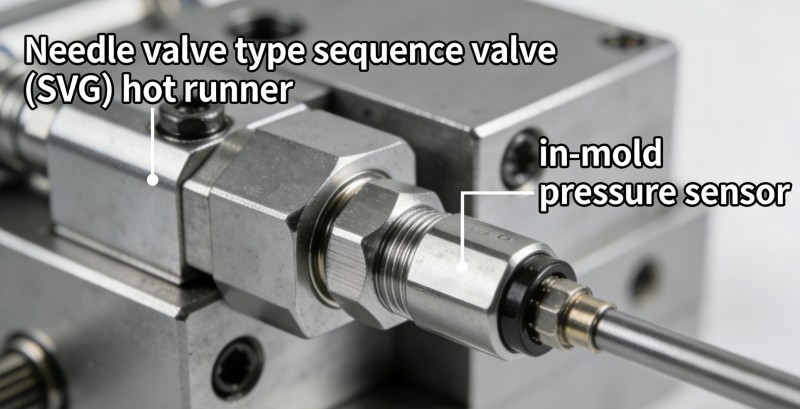

解決策: 「シーケンシャル バルブ ゲート (SVG) ホット ランナー」と「金型内圧力センサー」を統合します。各バルブ ゲートの開くシーケンスとストロークをプログラムで制御し、メルト フロー パスをアクティブにガイドします。リアルタイムのキャビティ圧力フィードバックと組み合わせて射出パラメータを調整し、真の科学的成形を実現します。

ランナー システムのバランスとせん断熱の最適化設計

課題: 不適切なランナー設計により、プラスチックの過熱/劣化 (黄色の線、黒い斑点) や過剰な充填圧力損失が発生します。
解決策: 金型流動解析に基づいて、ランナー直径、遷移角度、ノズル開口部のレオロジー最適化を実行します。滑らかなランナー壁、制御可能なせん断加熱、および最小限の流動抵抗を確保します。劣化しやすい材料の場合は、大きな口径と小さなテーパー角を備えた特殊なノズルを使用します。

統合されたインテリジェントな監視と予防保守

課題: ホット ランナー システムの障害 (ヒーターの損傷、熱電対の誤動作など) は予測が難しく、多くの場合バッチの廃棄につながります。
解決策: ホット ランナー システムの健全性監視モジュールを金型に統合し、各回路の電流、抵抗、電力、および接地絶縁状態をリアルタイムで監視できるようにします。データは産業用モノのインターネット (IIoT) インターフェイス経由で MES システムにアップロードされ、予知保全が可能になります。障害が発生する前に早期警告が発行されるため、計画外のダウンタイムが排除されます。

ホットランナー金型の卓越した価値を実証

代表的な高付加価値応用分野

精密エレクトロニクスおよびコネクタ: バリゼロと最小限の成形ストレスを必要とする多ピン、ファインピッチ製品。
光学および照明部品: フローマークなし、リップルなし、超高光透過率、寸法精度が要求されるレンズ、ライトガイドなど。
医療および包装機器: 無菌性、汚染のない特性、高強度、残留応力に対する感度が必要な薄壁の容器、試験管など。
プレミアム美的コンポーネント: 溶接線、ヒケ、欠陥のないクラス A の表面が要求される自動車内装、家電パネルなど。

5. サービスの流れ：熱解析から安定した量産まで

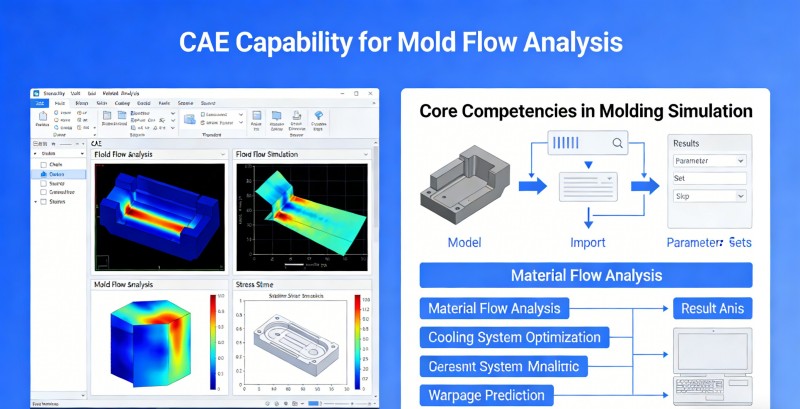

1. 詳細なモールド フロー解析 (CAE): 金型設計前に包括的なホット ランナー システム シミュレーションを実施して、充填、保圧、冷却、反り、せん断熱を予測し、ノズル レイアウトと寸法を最適化します。
2. システムの選択とカスタム設計: 解析結果と製品の特性に基づいて、最適なホット ランナー ブランドとモデル (ピン バルブ/オープン、大型ノズル/マイクロ ノズル) を選択またはカスタマイズします。

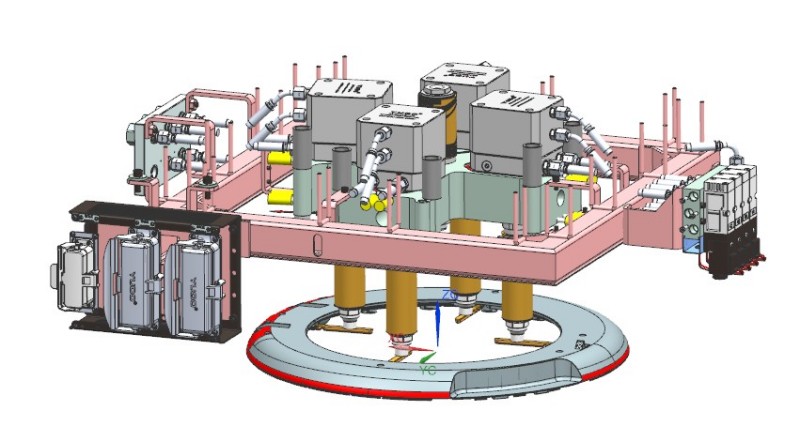

3. 統合設計と精密加工：ホットランナーシステムを中心に、構造、冷却、通気を統合した総合的な金型設計を行い、加工時の高精度な取付公差を確保します。
4. オンサイトの熱バランスとプロセスの最適化: ホット ランナーの専門家が射出成形エンジニアと協力して、オンサイトで温度、圧力、タイミングを細心の注意を払って調整し、最適なプロセス ウィンドウを確立します。
5. 長期テクニカル サポートとデータ サービス: 生産中の重要なプロセス データ レポートとともに、ホット ランナー システムの継続的なメンテナンス ガイダンスとトラブルシューティング サポートを提供します。

よくある質問 (FAQ)

Q1: ホットランナー金型は初期投資が高くつきます。投資収益率 (ROI) はどのように計算しますか?
A1: ROI の計算には、次のことを総合的に考慮する必要があります。 1) 材料節約: 年間の原材料コストの削減。 2) 効率の向上: サイクルタイムの短縮による追加の生産量。 3) 歩留まりの向上: スクラップの削減によるコスト削減。 4) 後処理の節約: ランナー材料の研削と乾燥にかかる人件費とエネルギーコストが不要になります。通常、大量生産、高価な原材料、または厳しい品質要件を持つ製品の場合、ホット ランナー金型への追加投資は 6 ～ 18 か月以内に回収できます。詳細な ROI 分析モデルを提供できます。

Q2: ホット ランナー システムは漏れ (滴り) や詰まりを起こしやすいですか?
A2: 緻密な設計と制御によりリスクは極めて低くなります。漏れは主に、ノズルと金型の適合精度の不足や温度の不安定性に起因します。当社では、精密加工と閉ループ温度制御によってこれに対処します。目詰まりは、多くの場合、材料の劣化を引き起こす不適切な温度設定や不適切なシャットダウン手順によって発生します。当社では、起動、停止、および材料交換に関する標準化された SOP を確立し、長期的なシステム フローを確保するために、定期メンテナンスには専用のホット ランナー洗浄剤を使用することを推奨しています。

Q3: ホットランナー金型は頻繁に色変更が必要な製品に適していますか?
A3: はい、ただし科学的なアプローチが必要です。色を頻繁に変更する場合は、ホット ランナー システム内の残留物質を完全にパージする必要があります。強力な色変化能力を持つ魚雷型ノズルの採用やランナー壁の表面仕上げの最適化など、「急速色変化ホットランナー」設計の採用を推奨いたします。さらに、当社は検証済みの効率的な色変更手順を提供し、切り替え時間と材料の無駄を最小限に抑えます。

Q4: 主にどのホットランナー ブランドと提携していますか?既存の機器に当社の希望ブランドを適用できますか?
A4: YUDO（Hot Tech）をはじめとするブランドとは安定したパートナーシップを維持しています。お客様の製品要件、ご予算、既存の機器インターフェースに基づいて、最適なブランドを推奨いたします。また、当社は他の特定のホット ランナー システムを統合して、金型と工場設備の間のシームレスな互換性を確保することもできます。
