アウトドア用品、精密機器、工業用部品を扱う人なら、保護ケースを買うときにこの基本的な間違いを犯したことがあるでしょう。IP67 等級、シェルの素材、デザインを何年もかけて比較したのに、届いたケースが自分の機器に適合しないことが判明したり、フォームの裏地が緩すぎて旅行中にギアがガタガタして、保護がほとんど得られなかったりするのです。
保護ケースを購入することは、決して「十分に近い」決断ではありません。適切なサイズと適切なフォームの厚さを選択することで、機器が実際に保護されるかどうかが大きく変わります。
ほとんどの人が犯す最初の間違いは、サイズ仕様の読み間違いです。
保護ケースの仕様書には、ほとんどの場合、外形寸法と内部寸法の両方が記載されており、それらは非常に異なる目的を果たします。
・外形寸法：シェルの厚み、ラッチ、ハンドルを含む全体のサイズです。スタッキングスペース、車両の適合性、梱包体積の計算に使用されます。あなたの機器が適合するかどうかを判断するためにこれを使用しないでください。
· 内寸: ケース内の明確な長さ、幅、高さ - 実際に使用可能な収納スペース。これは空のケースでの測定であることに注意してください。フォームライナーを追加する場合は、この数値からフォームの厚さを差し引く必要があります。
よくある例を次に示します。長さ 280 mm の楽器があり、内部の長さが 300 mm のケースを見ているとします。 20mm程度の隙間があれば快適そうです。しかし、各側面に 10 mm のフォームを追加すると、使用可能な長さは正確に 280 mm に減少します。よく言ってもきつく、機器の出し入れが非常に困難になります。フォームが厚いとまったくフィットしません。
したがって、ケースのサイズを決める正しい方法は、まず機器とフォームの合計サイズを計算し、それから内部寸法が一致するケースを選択することです。ケースのサイズから逆算しないでください。
デバイス本体だけを測定しないでください。すべての突出部分が重要です。これが機器が適合しない最大の理由です。
正確に測定するには、次の 4 つの手順に従ってください。
①本体の最大全体L×W×Hを測定します。
平らな面だけでなく、最も広い点、最も高い点、最も長い点を測定してください。ハンドル、ヒートシンク、または突き出たハウジングのあるデバイスの場合は、常に最も遠い点から測定してください。
② はみ出た部品をすべて追加する
アンテナ、ノブ、コネクタ、プラグ、ケーブルブーツ、レンズフード、調整ダイヤルなど、小さな突起物があると全体の設置面積が大きくなります。特に光機器や RF 機器の場合、本体はコンパクトでも、ポートやアンテナによって数センチメートル増加する場合があります。
③ アクセサリやケーブルを収納できるスペースを確保
デバイス自体だけを持ち歩く人はほとんどいません。充電器、電源コード、データ ケーブル、予備バッテリー、マニュアル、特殊工具などもケースに入れる場合は、配置を計画し、寸法を追加します。メインユニットとアクセサリ用に別々のスロットを備えた、コンパートメント化されたライナーを強くお勧めします。ギアを保護し、緩んだ部品がメインデバイスに衝突するのを防ぎます。
④少し隙間をあけて取り外します
最後のミリまでサイズを小さくしないでください。カスタムフォームを使用する場合でも、指がアクセスできるように長さに沿って 2 ～ 3 mm の隙間を残すことをお勧めします。ケースを頻繁に開閉する場合は、もう少し追加してください。
泡は保護の核心ですが、厚いほど必ずしも良いとは限りません。フォームが多すぎるとスペースが無駄になり、重量が増加し、機器の取り外しが困難になります。少なすぎると、必要な衝撃吸収が得られません。
機器の壊れやすさと輸送方法に基づいて、片面フォームの厚さ (機器からケースの内壁までの距離) について次のガイドラインを使用してください。
① 一般工具＆耐久金具：片側8～10mm
軽微な衝撃に耐えられるハンドツール、金属部品、標準的な工業用部品に適しています。この厚みにより、スペースを無駄にすることなく傷や擦り傷を防ぎます。
②電子機器・一般産業機器：一辺12～15mm
輸送時の振動や時折の落下からの保護が必要な、回路基板や精密コンポーネントを備えたテスト機器、制御モジュール、電源、標準カメラ向け。これは最も一般的に指定される厚さです。スペース効率を高く保ちながら、日常的な輸送や取り扱い時の衝撃のほとんどを吸収します。
③ 精密光学部品および高価で壊れやすい機器: 1 辺あたり 15 ～ 20mm
ライフルスコープ、暗視装置、カメラレンズ、センサー、ガラス製品、高精度検査機器などは壊れやすく、修理費が高くつきます。この厚さは、より乱暴な輸送や偶発的な落下に対処します。脆弱な領域は、レンズ要素の周囲のより厚いバッファーなど、追加のフォームで局所的に補強することもできます。
簡易計算式: 必要な内部ケース長さ = 機器の最大長さ + 2 × 片面フォームの厚さ 幅と高さについても同じ計算式が適用されます。
重要な注意事項: これらは片面の厚さであり、機器の片面からケース壁までの距離であり、両面の発泡体の合計ではありません。これは非常に一般的な計算エラーであり、小さすぎるケースを購入してしまうことになります。
どちらもフォームライナーですが、保護レベルとユーザーエクスペリエンスはまったく異なります。

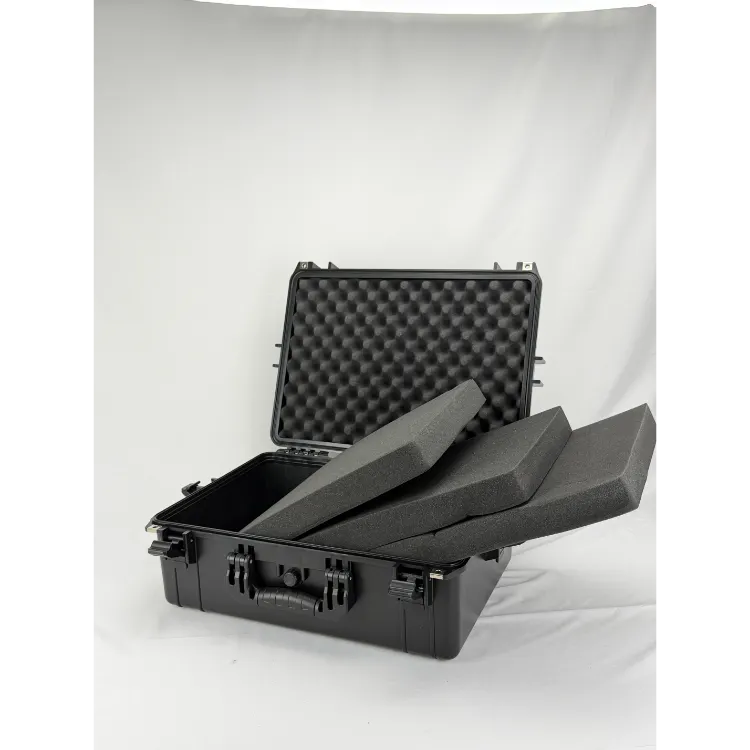

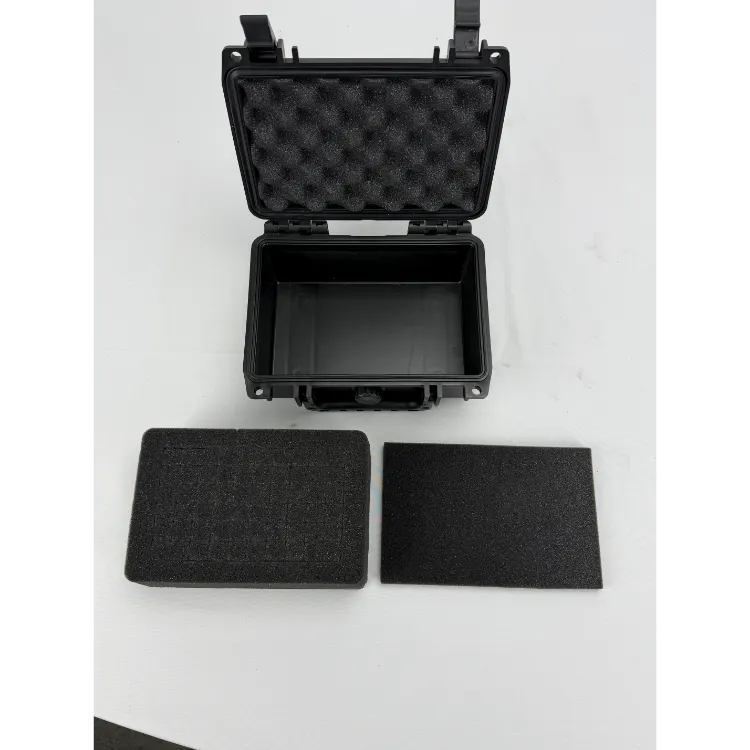

標準のピックアンドプラックフォーム
低コストで短納期。保護要件が低い規則的な形状の機器に適しています。しかし、欠点も明らかです。切り欠きが粗く、フィット感が悪く、機器がずれやすい、角や突起した部品は適切な保護を受けられません。収納部が少ないので、付属品が本体に当たる可能性があります。

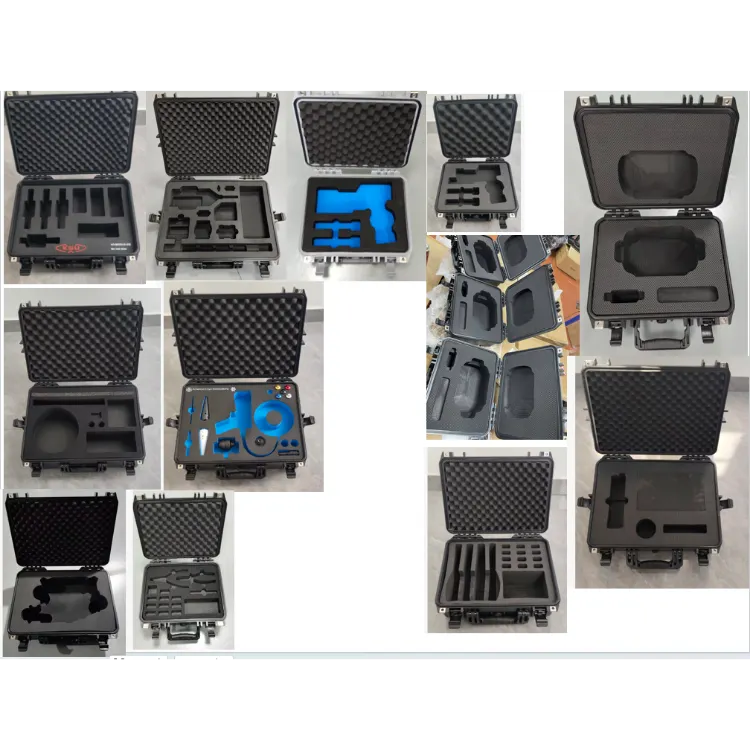

カスタム CNC 機械加工 EVA ライナー
機器の正確な 3D 形状に合わせてカットします。ギアは所定の位置に正しく収まります。シフトや摩擦、衝撃はありません。これは真のカスタムフィット保護です。
・完璧なフィット感：曲面や突起したコネクターなど、機器の形状に正確にフィットします。輸送中の動きはゼロです。
· 区画化されたストレージ: 本体、アクセサリ、ケーブル、ツール用に個別の専用スロット。他のものにぶつかるものはなく、すべてが簡単に見つけられます。
· 対象を絞った保護: 脆弱ゾーンを個別に厚くして面取りすることで、均一な厚さのフォームよりもはるかに優れた保護を実現できます。
・長寿命：高密度EVAは繰り返し使用しても破れ、崩れ、変形しにくいです。時間が経っても緩んだり垂れ下がったりすることはありません。
カスタムライナーはいつ選択すべきですか?
・機器に異形や突起物がある
· 高価な、壊れやすい、または精密機器を保護している
・本体と複数の付属品を持ち運ぶ必要がある
・長距離、荒い、または振動の多い搬送
間違い 1: ケースは大きいほうが常に安全です
多くの人は、もっと大きいものを買えば間違いないと考えています。しかし、ケースが大きすぎて、フォームが機器をしっかりと保持していない場合、輸送中にギアが中で滑ったり跳ねたりして、実際にはさらに損傷する可能性があります。適切なサイズと適切にフィットしたライナーが真の保護を実現します。
間違い 2: フォームは厚い方が良い
衝撃吸収性は厚さに比例しません。ある点を超えると、フォームをさらに追加しても、保護を有意義に向上させることができず、スペースを無駄にするだけです。また、機器の取り外しが難しくなり、ケースが重くなります。
間違い 3: IP 評価だけを見る
IP67 等級は防水性と防塵性のみを保証し、衝撃や衝撃からの保護を保証するものではありません。多くの人は、IP67 が完全な保護を意味すると思っていますが、実際に機器が水にさらされても大丈夫だったが、一度の落下で壊れてしまったことがわかりました。ケースは大丈夫でしたが、中の機器にはクッションがありませんでした。防水と衝撃保護は別のものです。
初めて保護ケースを購入する場合は、次のプロセスに従ってください。
1. リストを作成します。内部に使用するすべての機器、アクセサリ、ケーブルを書き留めます。何も残さないでください。
2. 寸法を測ります。各アイテムの最大外寸を測定し、最大値を記録します。
3. 保護レベルの選択: 動作環境に基づいて必要な IP 定格を選択します。
4. 必要な内部サイズを計算します。機器の壊れやすさに基づいてフォームの厚さを決定し、ケースの最小内部寸法を計算します。
5. ケース サイズの選択: 最も近い標準ケース サイズを選択します。標準サイズが適切でない場合は、カスタム ケースを検討してください。
6. ライナーの選択: 機器の価値と脆弱性に基づいて、汎用フォームかカスタム CNC EVA のどちらかを選択します。
保護ケースはシンプルに見えますが、細部が重要です。サイズやフォームの厚さの数ミリメートルの違いが、機器の保護の程度を完全に変える可能性があります。
必要なケースのサイズ、指定するフォームの量、またはどのライナー ソリューションが機器に適しているかがわからない場合は、寸法、用途、動作条件をお送りください。保護ケースで 10 年以上の経験を持つメーカーとして、WEISHUO は、お客様に最適な標準ケース ソリューションを提供することも、お客様のギアに合わせて構築された完全にカスタムのケースと EVA ライナーを設計することもできます。実際に機器を保護するソリューションを見つけるお手伝いをします。
