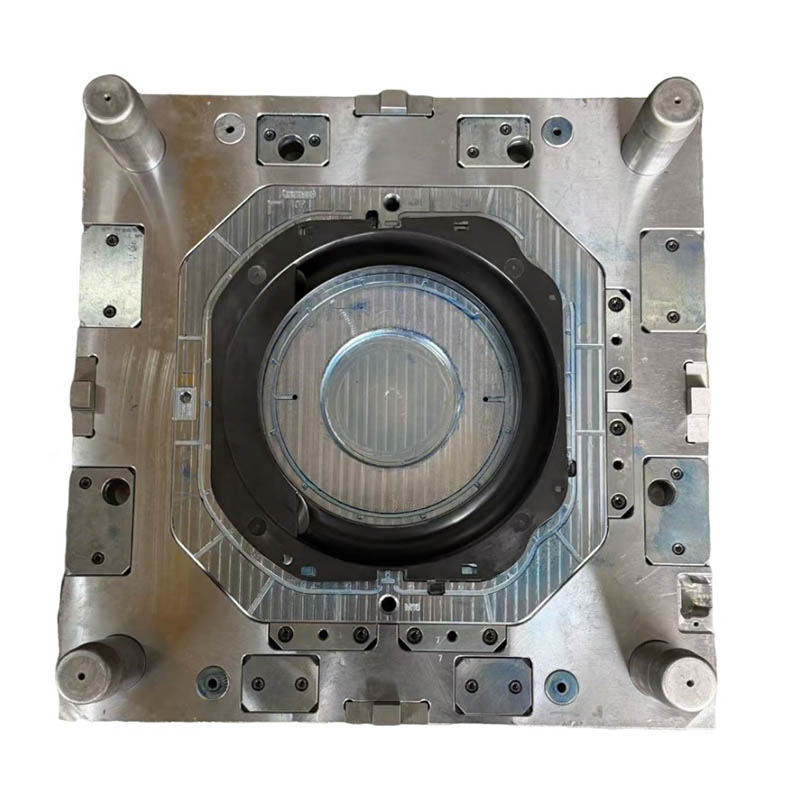

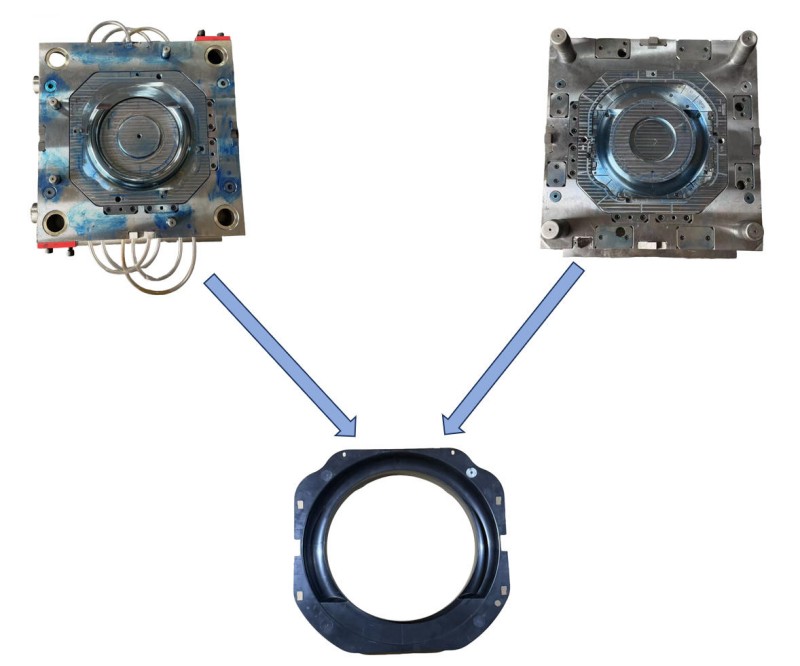

大型洗濯機ドアリング射出成形金型

大型洗濯機ドアリング射出成形金型は、キャビネットとガラスドアの間の重要なインターフェイスとして機能し、家電製品の水漏れ防止、騒音低減、美観に直接影響します。複雑な形状にもかかわらず、正確なシールリップの形成、完璧な表面仕上げ、さまざまな種類のキャビネットとのエラーのない組み立てが求められます。

サムスン、ハイアール、ハイセンスなどの大手家電ブランドにサービスを提供してきた長年の実務経験に基づいて、当社はドア ガスケットの量産に関する中心的な要件を深く理解しています。金型だけでなく、「安定した量産」と「コスト管理」に磨きをかけた成熟したシステムをお届けします。初期設計段階から、金型流動解析などのツールを使用して充填バランスと冷却の均一性を最適化し、反りや外観上の欠陥を根本的に防止して、金型が長期にわたる製造上の課題に耐えられるようにします。

主要な技術的特徴: 安定した量産のための設計

一貫したシールリップを保証するバランスのとれた冷却システム
課題: ゲート リングの断面が不均一であるため、薄肉のシール リップ領域では急速な冷却が発生するのに対し、厚肉の部分では冷却が遅くなります。この不均衡は、製品の歪み、シールリップの寸法変動、および長期的なシールの信頼性の低下につながります。

解決策: ゾーン化された差動冷却設計を実装しました。シールリップや取り付けスロットなどの主要な機能領域には、独立した高効率の冷却回路が備えられています。これにより全体的な熱平衡が達成され、収縮と変形が効果的に制御され、すべての成形部品にわたるシーリング コンポーネントの寸法安定性が保証されます。

表面欠陥を排除するための包括的な通気ソリューション
課題: 投影面積が大きい複雑なゲート リングの形状では、リブの後ろや曲面に空気が滞留しやすく、焼け、光沢、ショート ショットなどの目に見える欠陥が発生し、スクラップが発生します。
解決策: 「パーティング ライン ベント + インサート ベント + エジェクタ ピン ベント」を備えた複合ベント ネットワークを実装します。モールド フロー解析に基づいて、すべての溶融端に正確なベントが配置され、キャビティからの空気のスムーズな排出が保証されます。これにより、空気の滞留による外観不良が根本的に排除され、ファーストパス歩留まりが向上します。

ドアリングを優しく、損傷なく取り外すためのイジェクト機構

課題: ドア リングには TPE などの柔らかいゴム素材が使用されることが多く、複数のアンダーカットがあるため、取り出す際に変形、傷、破れが発生しやすくなります。
解決策: 「ガスアシスト排出 + 大面積排出ブロック」を組み合わせた主要なソリューションを実装しました。型開きの際、最初に圧縮空気を導入して真空付着を除去し、その後、大面積のエジェクタ ブロックによって安定したバランスのとれた突出力が提供されます。複雑なアンダーカットの場合は、傾斜イジェクターや内部プーラーなどの実証済みのソリューションを採用し、スムーズで損傷のない部品の取り外しを保証します。

高光沢/マットな表面仕上げを持続する金型キャビティプロセス

課題: 外装部品としてのドア リングには、数十万回の成形サイクルにわたる摩耗に耐え、光沢を低下させる傷や引きずり跡を防ぐ、均一で滑らかな表面 (高光沢仕上げまたは上質なマット仕上げ) が必要です。
解決策: キャビティは、大量生産向けに最適化された高級研磨鋼から製造されています。顧客指定の表面仕上げは、特殊な研磨またはエッチングプロセスによって実現されます。スライドや傾斜エジェクターなどの可動部品には高硬度処理と精密な嵌合を施し、長時間使用時の空洞傷を防止し、安定した外観品質を維持します。

当社の能力とサービスプロセス

設計から量産納品までのエンドツーエンドのサービスを提供します。

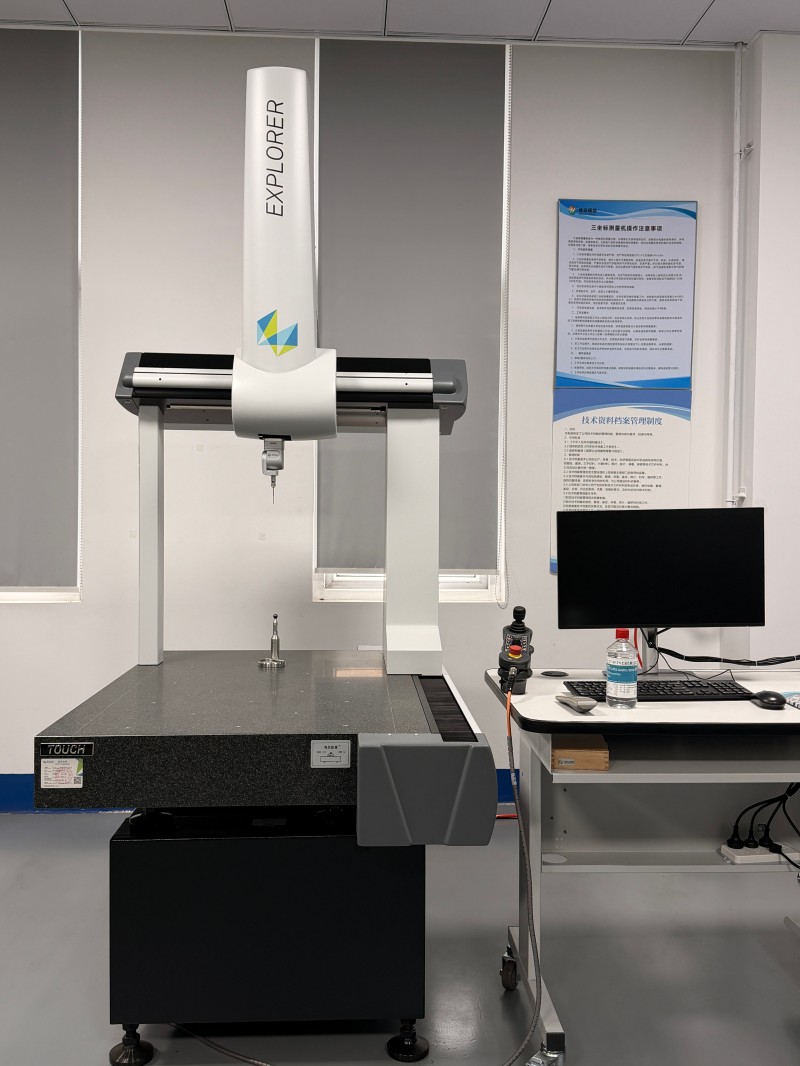

品質保証: 出荷前に、重要な寸法は CMM 検査と継続的な安定した生産テストを受け、信頼性の高い量産能力を確保します。

よくある質問 (FAQ)

Q1: ハイアールやサムスンが使用しているようなドアフレーム金型の一般的な開発サイクルは何ですか?
A1: 確立されたプロジェクトの経験に基づくと、大量生産向けに設計されたドア フレーム金型の標準サイクル (設計から T1 サンプルまで) は約 8 ～ 11 週間です。具体的なスケジュールは、キャビティの数、構造の複雑さ、表面仕上げの要件によって異なります。

Q2: 金型の寿命とメンテナンス周期はどのくらいですか?
A2: 当社の設計目標は、30万サイクルを超える安定生産が可能な金型（PP、TPEなどの材料の場合）です。最適な鋼材の選択、熱処理、可動部品の保護設計により、適切なメンテナンスにより金型の精度が長期間維持されます。私たちは明確なメンテナンスガイドラインを提供します。

Q3: 異なるブランドのドアリングと洗濯機ハウジング間のアセンブリ互換性をどのように確認しますか?
A3: 経験が重要です。当社は数多くのドアリング金型を開発しており、主流の住宅適合規格に精通しています。開発中、当社はすべての取り付けポイント、スナップフィット寸法、シールリップの公差を分析および検証することを優先します。 T1サンプルは実機組立てテスト用に提供され、完全なマッチングを確認します。

Q4: 製品ライフサイクルの後半で設計変更が必要になった場合、どのように処理されますか?
A5: 製品の反復の必要性を理解しています。当社の変更プロセスは効率的かつ透明性があります。
変更データをご提供いただく → 技術的影響を評価し、お見積りとともに修正案をご提案 → 確認後、変更を実施し、再成形検証を行います。当社は一般的な設計変更に対応した豊富な経験を持っています。
