小型高キャビティリモコンハウジング用の精密射出成形金型

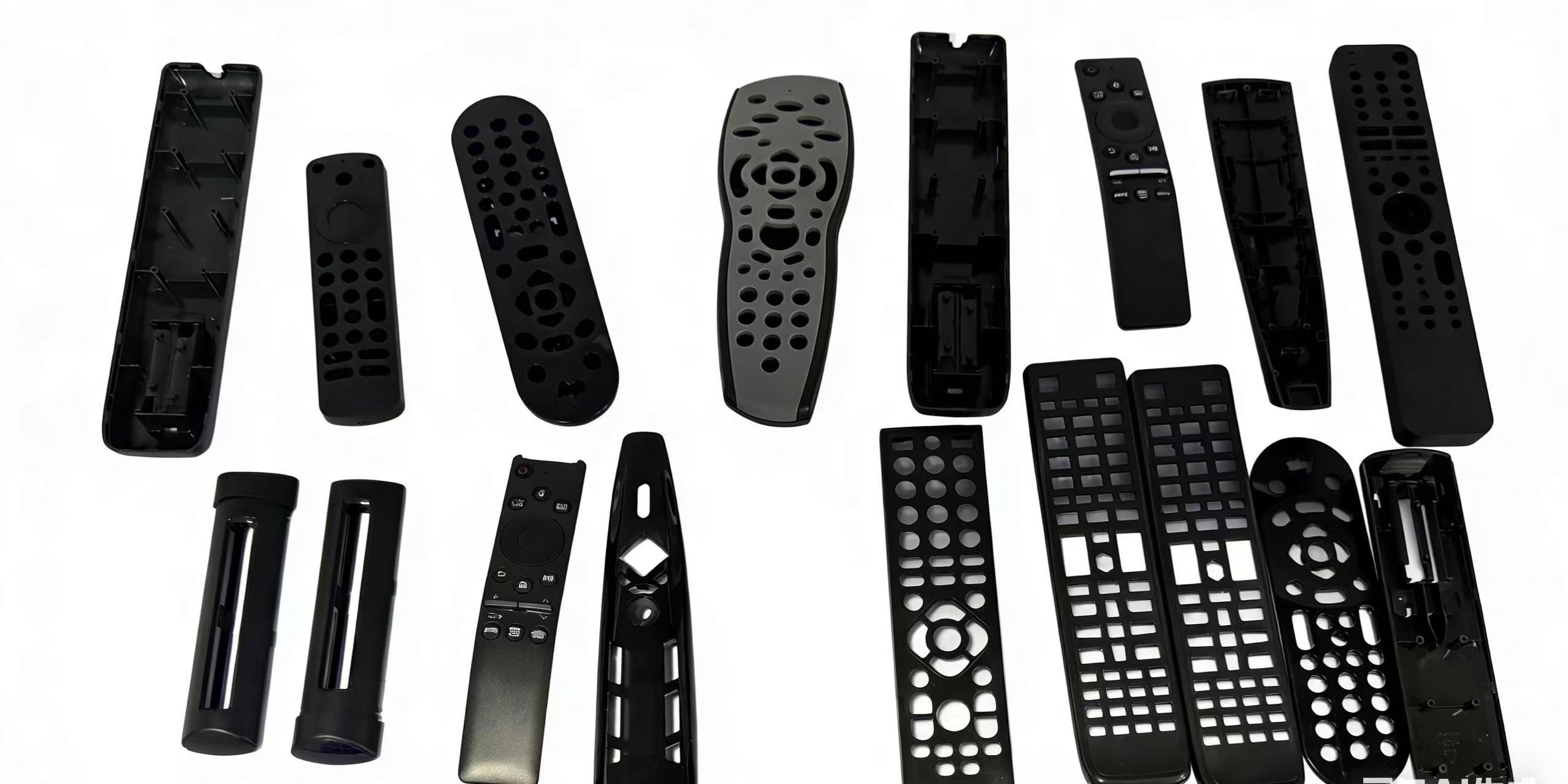

高頻度の日常対話端末として、リモコンのシェルの質感、ボタンのフィードバック、縫い目の均一性が集合的に重要な「指先エクスペリエンス」を形成します。この経験の一貫性は、その背後にある小型高キャビティ リモート コントロール ハウジング用の精密射出成形金型、つまり極度の精度と安定性を集中させたコンパクトなアセンブリにかかっています。

Ningbo Weishuo は、最大の生産効率を達成しながら究極の品質を確保するという、家庭用電子部品の中核となる需要を深く理解しています。当社のリモコン金型は、精度、効率、信頼性を体現しています。厳しい外観と組み立ての要件に直面し、当社はミクロレベルの加工と制御を通じて優れたマクロレベルの製品エクスペリエンスを実現します。当社をお選びいただくということは、量産用の精密金型による安定した品質とコストメリットをお選びいただくことを意味します。

製品：

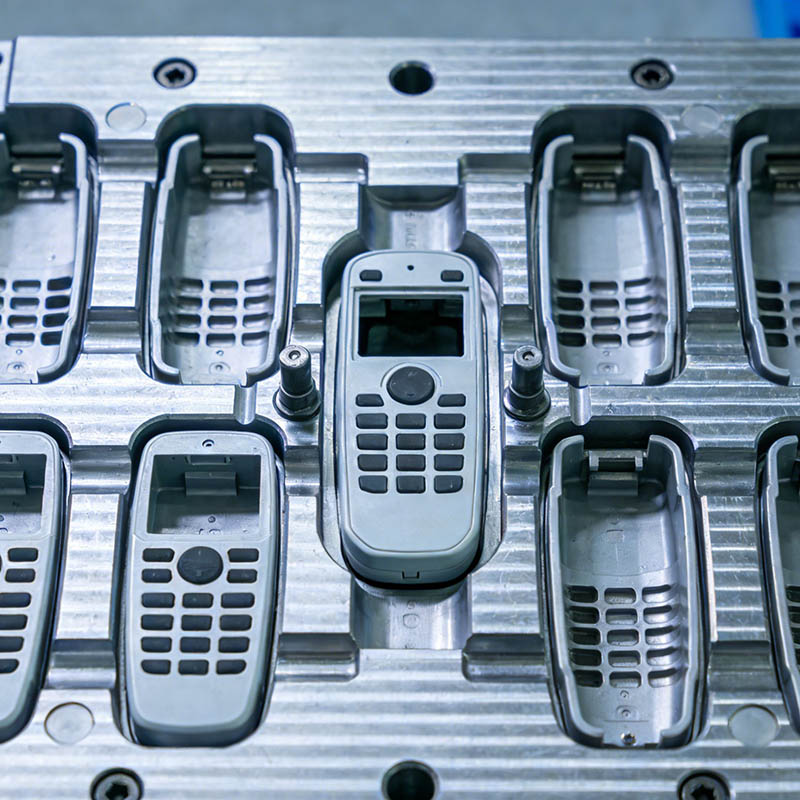

洗練された外観と正確な触感を実現するキャビティプロセス

課題: シェル表面は、ウェルド ライン、フロー マーク、または排出マークのない、高光沢、細かいマット、または特定の滑り止めテクスチャを実現する必要があります。シームレスなボタン操作を保証するために、鍵穴の開口部は滑らかでバリのないものでなければなりません。

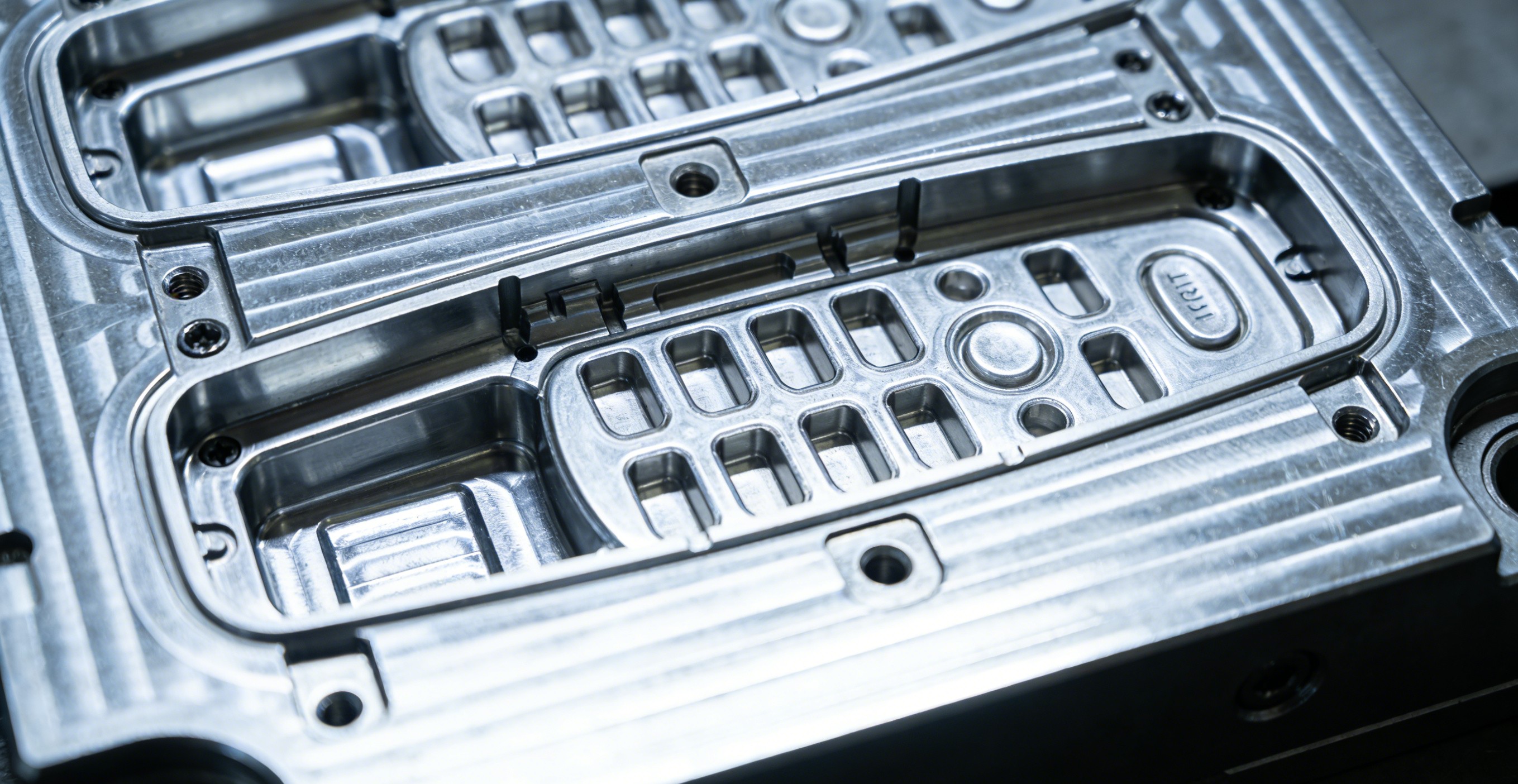

ソリューション: コアキャビティコンポーネントには高品位の研磨鋼が使用されており、多段階のダイヤモンドペースト研磨によって A1 グレードの超鏡面仕上げを実現するか、精密な光学エッチングによってデザインのテクスチャを複製します。キー開口部や LCD ウィンドウなどの重要な領域には、鏡面グレードの研磨と正確なインターロックが施され、シャープなエッジとフラッシュゼロを保証し、鮮明な触覚フィードバックを伴う正確なキー移動を実現します。

損傷のない複雑な構造のための精密排出およびスライダー システム

課題: 内部には、高密度に詰め込まれたバッテリー コンパートメント ラッチ、PCB 位置決めピン、装飾的なスロット機構があり、型から外す際にフラッシュ マーク、変形、傷がつきやすい複雑な構造となっています。

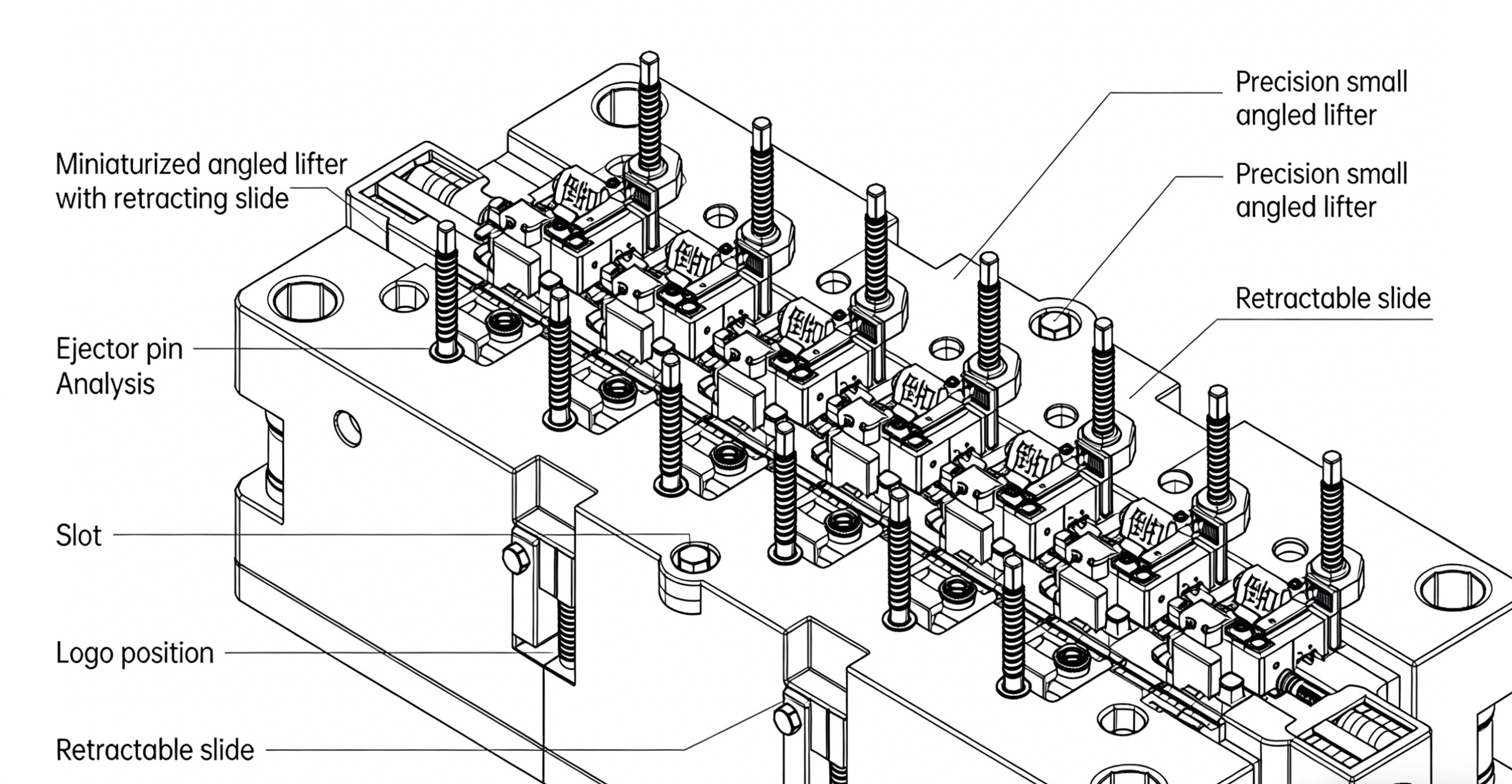

解決策: 「マルチグループ マイクロテーパー エジェクターと格納式スライダー」の組み合わせ機構を設計します。コンパクトで精密なマイクロテーパーエジェクターは、密集した内部アンダーカットとリブに対応します。サイドスロットやロゴの位置については、格納式スライドにより製品を損傷することなくスムーズに取り出すことができます。エジェクターピンのレイアウトは応力解析を経て、スムーズでバランスのとれた排出を保証します。

よくある質問 (FAQ)

Q1: 小型高キャビティリモコンハウジング用の精密射出成形金型の一般的な開発サイクルは何ですか?
A1: 高キャビティ精密金型の場合、設計凍結から T1 サンプル納品までの標準サイクルは約 10 ～ 13 週間です。実際の持続時間は、キャビティの数、構造の複雑さ (内部アンダーカットなど)、および表面仕上げの要件 (高光沢または特殊なテクスチャ) によって異なります。詳細なプロジェクトのマスタースケジュールを確立します。

Q2: 高キャビティ金型の各部品の重量と寸法をどのようにして一定に保つのですか?
A2: システムのバランスが重要です。私たちはこれを次の方法で実現します。 1) バランスの取れた流れを実現するためにランナーとゲートの寸法を最適化する金型流動解析。 2) 均一な温度分布を保証する高精度ホ​​ットランナーニードルバルブと温度コントローラー。 3) 効率的で均一な冷却システムを設計する。出荷前に、当社は連続生産を実施し、各キャビティから製品の重要な寸法と重量をサンプル測定し、データ検証を通じて一貫性を検証します。

Q3: リモコンの上カバーと下カバーの嵌合隙間（段差）はどのように管理されていますか？
A3: 精密金型の核となる性能です。これは、1) パーティング ラインのフィット精度と金型の剛性を正確に制御し、バリを防止します。 2) 上部カバーと下部カバーの重要な嵌合寸法は、金型設計時に最適化されます。
